算法的程序框图和算法的基本逻辑结构
1.
程序框图
程序框图又称流程图,是一种用
程序框、流程线及文字说明

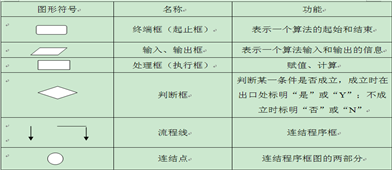

来表示算法的图形,下表给出了程序框、流程线和它们表示的功能。
2.
算法的基本逻辑结构
(
1
)
顺序结构
:
由若干个依次执行的步骤组成,是任何一个算法都离不开的基本结构。
(
2
)
条件结构
:
在一个算法中,经常会遇到一些条件的判断,算法的流程根据条件是否成立有不同的流向。
(
3
)
循环结构
:
在一些算法中,经常会出现从某处开始,按照一定的条件反复执行某些步骤的情况,这就是循环结构。
3.
三种逻辑结构的框图表示
详解:
程序框图是表示算法的一种方法,用程序框图表示算法的
优点是直观
、
形象、容易理解
,注意用规范的框图符号来描述算法。
